การ Setup Mach3 และ การกำหนดค่าต่างๆ

ตั้งหัวข้อ  admin on Tue Apr 03, 2012 9:58 am

lol! การ Setup Mach3 และ การกำหนดค่าต่างๆ lol!

อันดับแรก จะต้อง ทำการเปลี่ยนภาษา ก่อน
1 ControlPanel > Region > Advance > เปลี่ยน จาก thai เป็น Eng United kingdom
เครื่องจะ รีสตาร์เอง
2 ติอตั้ง Mach3 จบขั้นตอน จะ รีสตาร์เอง
3 คัดลอก ไฟล้ ไลเซน์ ไปวางไว้ใน โฟเดอร์Mach3
4 เข้าหัวข้อ Config กำหนด หน่วยที่จะใช้
4.1 กำหนด Pin Port
4.2 กำหนด อินพุท หลอก โปรแกรม ว่า ต่อ Emg ไว้
4.3 กำหนด ค่า มอเตอร์
โดยทั่วไป คือ เอา 200 ตั้ง หาร ด้วย ระยะเกลียว ในหนึ่งร่อง หรือ หนึ่งยอด จะได้ เป็นค่า เท่ากับ Stepper

4.3.1 Steps per
ก็คือค่าที่ได้จากการ คำนวณจากข้างบน แต่ อาจจะ ได้ที่เป็ฯ เป็น ศูนย์ เพราะว่า เกลียวของ แต่ละปรเทศ ไม่เหมือน กัน ถ้าได้เป็น มม ก็ ง่าย
แต่ถ้าเป็น นิ้ว ก็ อาจจะต้องใส่ ทศนิยม ตามด้วย เช่น 40 หรือ 16.5555 หรือ 33.3333
4.3.2 Velocity
เป็น ค่าความเร็ว ที่ โปรแกรม จะใช้ เวลา ที่ อ่านค่า gcode เป็น G0 หรือ ความเร็ว เวลาที่ Jog ซึ่งถ้าสูงมากๆ จะไม่มีกำลัง โดยประมาณ
ตั้งไว้ 2000-3000
4.3.3 Acceleration
เป็น ค่าความเร็วในการ ออกตัว หรือ มอเตอร์เริ่มหมุน ยิ่งค่าน้อย กำลังยิ่งมาก โดยประมาณ ตั้งไว้ 200-500
4.3.4 Step Pulse และ Dir Pulse
เป็นค่า ความถี่ ที่จะส่ง พัลน์ ไปให้ที่ตัว บอดคอนโทรล สามารถ ตั้งได้ตั้ง แต่ 0-5 หรืออาจจะไม่ต้องตั้ง
ต้องลองสั่ง จ้อกดูว่า เดิน เรียบไหม ถ้ามีสดุด ให้ ปรับ เปลี่ยน เป็น 5 แล้วถ้าตั้ง เป็น 5 แล้ว กลับมาเป็น 4 ในกรณี ใช้ Mach Ver เก่า
ให้เปลี่ยนเครื่องคอม หรือ ใช้ Mach Ver 3.XX เพราะ ตัวใหม่ โปรแกรม จะชดเชยระบบ คอมพิวเอตร์ มาด้วย


Mr.Jatupop
Tel: 089-4944368

admin
Moderation
Moderation

EXP : 88888888
เพศของคุณคือ : Male
จำนวนข้อความ : 247
ค่าของความดี : 18322
พลังน้ำใจไทย : 94
Join date : 25/03/2012
ที่อยู่ : Chon-Buri

ดูข้อมูลส่วนตัว http://idea.thai-forum.net

ขึ้นไปข้างบน Go down

Re: การ Setup Mach3 และ การกำหนดค่าต่างๆ

ตั้งหัวข้อ  opensing on Tue Apr 03, 2012 11:15 pm

Adminstrator พิมพ์ว่า: lol! การ Setup Mach3 และ การกำหนดค่าต่างๆ lol!

อันดับแรก จะต้อง ทำการเปลี่ยนภาษา ก่อน
1 ControlPanel > Region > Advance > เปลี่ยน จาก thai เป็น Eng United kingdom
เครื่องจะ รีสตาร์เอง
2 ติอตั้ง Mach3 จบขั้นตอน จะ รีสตาร์เอง
3 คัดลอก ไฟล้ ไลเซน์ ไปวางไว้ใน โฟเดอร์Mach3
4 เข้าหัวข้อ Config กำหนด หน่วยที่จะใช้
4.1 กำหนด Pin Port
4.2 กำหนด อินพุท หลอก โปรแกรม ว่า ต่อ Emg ไว้
4.3 กำหนด ค่า มอเตอร์
โดยทั่วไป คือ เอา 200 ตั้ง หาร ด้วย ระยะเกลียว ในหนึ่งร่อง หรือ หนึ่งยอด จะได้ เป็นค่า เท่ากับ Stepper

4.3.1 Steps per
ก็คือค่าที่ได้จากการ คำนวณจากข้างบน แต่ อาจจะ ได้ที่เป็ฯ เป็น ศูนย์ เพราะว่า เกลียวของ แต่ละปรเทศ ไม่เหมือน กัน ถ้าได้เป็น มม ก็ ง่าย
แต่ถ้าเป็น นิ้ว ก็ อาจจะต้องใส่ ทศนิยม ตามด้วย เช่น 40 หรือ 16.5555 หรือ 33.3333
4.3.2 Velocity
เป็น ค่าความเร็ว ที่ โปรแกรม จะใช้ เวลา ที่ อ่านค่า gcode เป็น G0 หรือ ความเร็ว เวลาที่ Jog ซึ่งถ้าสูงมากๆ จะไม่มีกำลัง โดยประมาณ
ตั้งไว้ 2000-3000
4.3.3 Acceleration
เป็น ค่าความเร็วในการ ออกตัว หรือ มอเตอร์เริ่มหมุน ยิ่งค่าน้อย กำลังยิ่งมาก โดยประมาณ ตั้งไว้ 200-500
4.3.4 Step Pulse และ Dir Pulse
เป็นค่า ความถี่ ที่จะส่ง พัลน์ ไปให้ที่ตัว บอดคอนโทรล สามารถ ตั้งได้ตั้ง แต่ 0-5 หรืออาจจะไม่ต้องตั้ง
ต้องลองสั่ง จ้อกดูว่า เดิน เรียบไหม ถ้ามีสดุด ให้ ปรับ เปลี่ยน เป็น 5 แล้วถ้าตั้ง เป็น 5 แล้ว กลับมาเป็น 4 ในกรณี ใช้ Mach Ver เก่า
ให้เปลี่ยนเครื่องคอม หรือ ใช้ Mach Ver 3.XX เพราะ ตัวใหม่ โปรแกรม จะชดเชยระบบ คอมพิวเอตร์ มาด้วย

จัดเต็มครับ

opensing
VIP ตลอดชีพ
VIP ตลอดชีพ

EXP : 50
เพศของคุณคือ : Female
จำนวนข้อความ : 36
ค่าของความดี : 17321
พลังน้ำใจไทย : 8
Join date : 25/03/2012

ดูข้อมูลส่วนตัว

ขึ้นไปข้างบน Go down

เริ่มต้นใช้ Mach3 CNC controller

ตั้งหัวข้อ  admin on Sun Apr 08, 2012 12:10 am

เริ่มต้นใช้ Mach3 CNC controller

Mach3 CNC controller ก็เหมือนกับ cnc cnccontroller ทั่วไป ซึ่งมีหน้าที่ ตีความรหัส NC code ที่เราเรียกว่า G CODE ซึ่งได้มาจาก การเขียนด้วยมือ หรือ ใช้ สร้างจากโปรแกรมช่วย (CAD Cam ต่าง ๆ เช่น Unigraphic ,Master cam ,visual mill , artcam , mayka)โปรแกรม เหล่านี้ จะทำการกำหนด วิธี และ ทิศทางการเดินของ หัวกัด รวมถึงความเร็ว หรือ ตัวแปรอื่น ๆ ที่จำเป็นในการกัด วัสดุแต่ละชนิด แล้วสร้างรหัส GCODE ออกมาให้ เครื่อง CNC แต่ละเครื่องนำไปใช้งาน CNC controller จะมีหน้าที่ตีความ G Code แล้วส่งสัญญาน ไปควบคุม มอเตอร์ขับเคลื่อนแกน ต่อไป

ดังนั้นหากเราจะทำความเข้าใจได้แบบง่าย ๆ ก็คือ cnc controller ก็คือควบคุมการขับเคลื่อนของเครื่องจักร ทั้งความเร็ว และ ทิศทางเท่านั้นเอง
เราจะแบ่งวิธีควบคุม ได้ดังนี้

1. Manual Mode เป็นการควบคุมเครื่องด้วย KEYBOARD หรือ Handwheel
2. MDI Mode (Manual Data INPUT MODE) ซึ่งเป็นการควบคุมเครื่องด้วยชุดคำสั่ง G Code เป็นราย บรรทัด
3. Auto Mode (Run NC Code หรือ G Code ที่ได้จากการสร้าง จาก CAD CAM)

ต่อไปจะกล่าวถึงการทำงาน แต่ละ MODE ครับ

1.Manual Mode
Manual Mode เป็น Mode ของการทำงานเพื่อ สั่งให้ cnc เคลื่อนที่ หรือ ปิดเปิด หัวกัด หรือ อุปกรณ์ อื่นๆเช่น ระบบ หล่อเย็นหรือ ระบบ Lock ชิ้นงาน
เราอาจควาบคุมการทำงานผ่าน Key board ,หรือ ผ่าน Joy Stick และ Handwheel ก็ได้


รู้จักหน้าตา และ หน้าที่ของปุ่มควบคุม ใน Mach3 Cnc controller





ทดสอบ โดยการใช้คีย์บอร์ด
1.ใช้ Mouse กดปุ่ม Reset (A) ให้ไม่มีตัวอักษรวิ่งเตือน หรือ กระพริบ
2.กดปุ่ม ลูกศร ซ้าย-ขวา เป็นการเดินแกน x
3.ปุ่ม ลูกศร ขึ้น-ลง เป็นการเดินแกน y
4.ปุ่ม Page Up - Page Down เป็นการเดินแกน Z

ต้องการ set ให้แกนแต่ละแกน เป็นจุดเริ่มต้น x0 y0 z0
ใช้ mouse click ที่ B สำหรับการ zero x
ใช้ mouse click ที่ c สำหรับการ zero y
ใช้ mouse click ที่ d สำหรับการ zero z

2. การใช้ MDI Mode (Manual Data INPUT MODE)




.1 click ที่ tab A
2.3 click ที่ tab B แล้ว เขียน ชุดคำสั่ง G CODE ที่ต้องการ
เช่น ให้ แกน x เคลื่อนที่ ไป 10 mm =>>> g00 x10 แล้วเคาะ enter

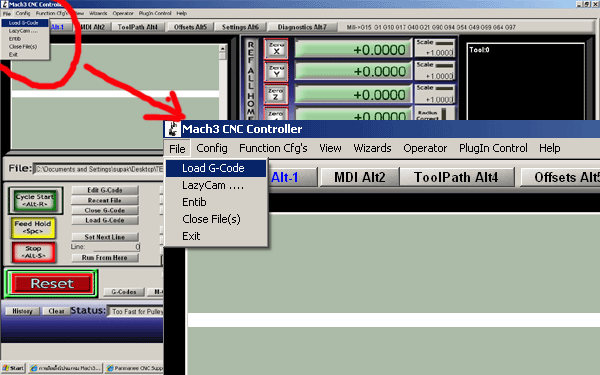

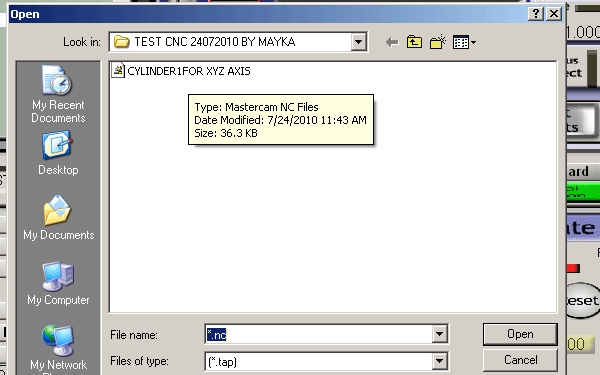

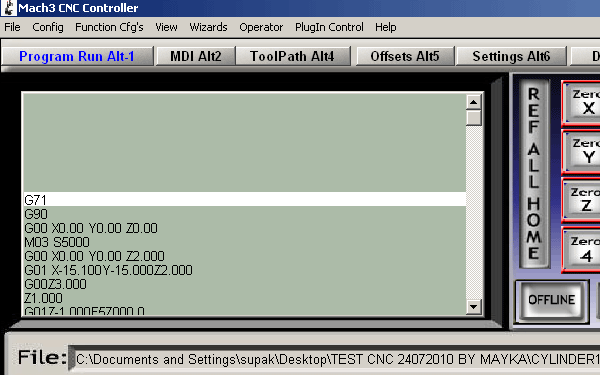

3. Auto Mode (Run NC Code หรือ G Code ที่ได้จากการสร้าง จาก CAD CAM)

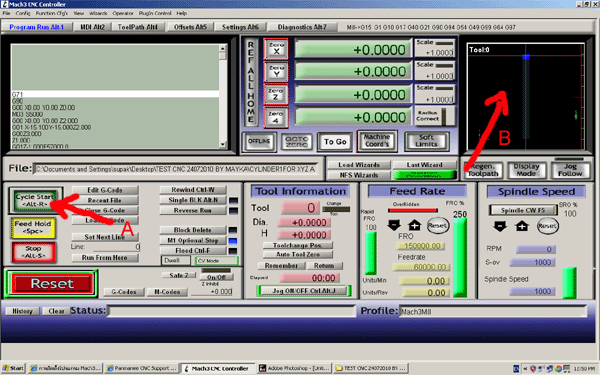

กด ปุ่ม Cycle Start (A) หรือ ALT + R เพื่อ Run Program
อย่าลืม SET Zero X Y Z ให้เป็น 0 เพื่อ Set ตำแหน่ง origine ของงาน ก่อนนะครับ
ขอย้ำว่า ที่กล่าวมา เป็นการทำงานพื้นฐาน จะมีระดับการทำงานที่ สูงกว่าซึ่งจะกล่าวในภายหลังครับ

ขอขอบคุณ Arrow Arrow Arrow

http://www.panmaneecnc.com/support_forum/showthread.php?tid=407


Mr.Jatupop
Tel: 089-4944368

admin
Moderation
Moderation

EXP : 88888888
เพศของคุณคือ : Male
จำนวนข้อความ : 247
ค่าของความดี : 18322
พลังน้ำใจไทย : 94
Join date : 25/03/2012
ที่อยู่ : Chon-Buri

ดูข้อมูลส่วนตัว http://idea.thai-forum.net
