สาเหตุและแนวทางการแก้ไขงานฉีดพลาสติกเบื้องต้น

ตั้งหัวข้อ  admin on Tue Jul 15, 2014 10:54 am




ชิ้นงานหดตัว (Shrinkage)
โดยปกติแล้วการหดตัวของชิ้นงานเทอร์-โมพลาสติก จะเกิดขึ้นมากหรือน้อยขึ้นอยู่กับโครงสร้างของพลาสติกชนิดนั้น ๆ (0.1-2.5%)โดยพลาสติกที่มีโครงสร้างเป็นกึ่งผลึก (Semicrystalline)จะเกิดการหดตัวที่มากกว่าพลาสติกที่มีโครงสร้างแบบอสัญฐาน (Amorphous) ซึ่งปริมาณการหดตัวของชิ้นงานที่ผ่านกระบวนการฉีดขึ้นรูปสามารถพิจารณาได้จากกราฟความสัมพันธ์ระหว่าง ความดัน (Pressure) ปริมาตร
(Volume) และอุณหภูมิ (Temperature) หรือที่เรียกว่า PVT diagram [2]
แนวทางการปรับตั้งค่าที่เครื่องฉีดพลาสติก
1. เพิ่มระยะหรือปริมาตรของครูชั่นและ/หรือเพิ่มความดันคงค้างและ/หรือเวลาในการให้ความดันคงค้าง
2. เพิ่มอุณหภูมิฉีดของพลาสติกหลอม-เหลวและ/หรือเพิ่มอุณหภูมิของแม่พิมพ์ฉีดและ/หรือเพิ่มความดันต้านการหมุนถอยหลังกลับของสกรู
3. เพิ่มเวลาในการเย็นตัวของชิ้นงานภายในแม่พิมพ์ฉีด
แนวทางการปรับแก้ที่แม่พิมพ์ฉีด
เพิ่มขนาดของช่องทางวิ่งและช่องทางเข้า เพื่อเพิ่มประสิทธิภาพในการส่งถ่ายความดันคงค้าง เพื่อชดเชยการหดตัวของชิ้นงานและ/หรือออกแบบแม่พิมพ์เพื่อชดเชยการหดตัวของชิ้นงาน

ชิ้นงานบิดเบี้ยว (Warpage/Distortion)

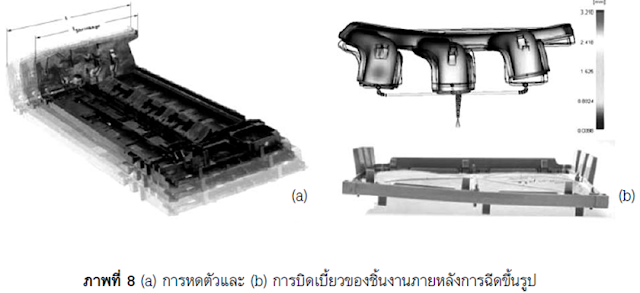

การเกิดการบิดเบี้ยวหรือโก่งงอของชิ้นงาน มีสาเหตุหลักมาจากการหดตัวของชิ้นงานที่ไม่เท่ากันในทุกทิศทาง เนื่องจากอัตราการเย็นตัวของชิ้นงานภายในแม่พิมพ์ฉีดที่ไม่สม่ำเสมอส่งผลให้เกิดการบิดเบี้ยวและมีรูปร่างไม่ตรงตามต้องการ ดังแสดงในภาพที่ 8(b)
แนวทางการปรับตั้งค่าที่เครื่องฉีดพลาสติก
1. เพิ่มเวลาในการเย็นตัวของชิ้นงานภายในแม่พิมพ์ฉีด
2. เพิ่มระยะหรือปริมาตรของครูชั่นและ/หรือเพิ่มความดันคงค้างและ/หรือเวลาในการให้ความดันคงค้าง
3. เพิ่มอุณหภูมิฉีดของพลาสติกหลอม-เหลวและ/หรือเพิ่มอุณหภูมิของแม่พิมพ์ฉีดและ/หรือเพิ่มความดันต้านการหมุนถอยหลังกลับของสกรู
แนวทางการปรับแก้ที่แม่พิมพ์ฉีด
1. ตรวจสอบตำแหน่งและขนาดของช่องน้ำหล่อเย็นภายในแม่พิมพ์ (Cooling path) เพื่อให้อัตราการเย็นตัวของชิ้นงานเป็นไปอย่างสม่ำเสมอ
2. ใช้โปรแกรมคอมพิวเตอร์ช่วยในการวิเคราะห์การบิดเบี้ยวของชิ้นงานที่เกิดขึ้นจากการออกแบบช่อทางของน้ำหล่อเย็นก่อนทำการผลิตแม่พิมพ์จริง โดยตัวอย่างที่ได้จากการวิเคราะห์แสดงดังภาพที่ 8(b)
3. เพิ่มขนาดของช่องทางวิ่งและช่องทางเข้า เพื่อเพิ่มประสิทธิภาพในการส่งถ่ายความดันคงค้างเพื่อชดเชยการหดตัวของชิ้นงาน
4. หลีกเลี่ยงการออกแบบชิ้นงานที่มีมุมแหลม และมีความหนาของผนังที่แตกต่างกันมาก

credit:http://thai-mold.blogspot.com/2012/12/5.html
